产品简介

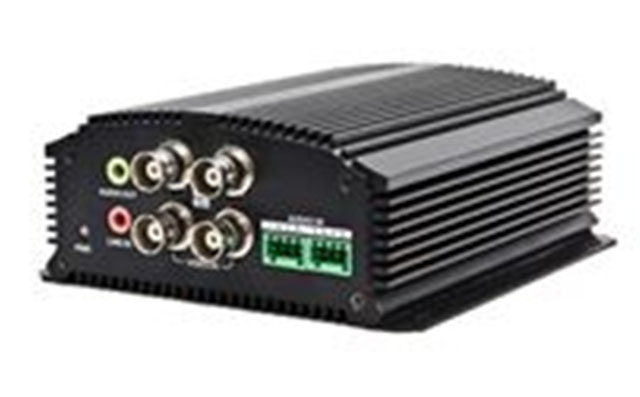

OB-E2204-H 系列编码器是中威电子新一代网络视频服务器。采用标准H.264、MPEG4、MPEG2、MJPEG多种编码算法,兼容性强,可支持700TVLine高线数模拟摄相机接入,实现WD1(PAL制式960x576;NTSC制式960x480)分辨率实时编码,超越传统DVS回放和预览清晰度。OB-E2204-H编码器基于Linux操作系统,代码固化在FLASH中,运行稳定可靠,同时支持多种网络协议,网络功能强大,可联网组成一个强大的安全防范系统。

OB-E2204-H 系列网络视频服务器可广泛应用于金融、公安、部队、电信、交通、电力、教育、水利等领域的安全防范。



产品特点

  • 支持PoE供电

  • 支持H.264、MPEG4、MPEG2、MJPEG四种编码格式,不同通道可独立配置编码方式,同一个通道的主、子码流也可独立配置编码方式

  • 支持 700TVLine 高线数模拟摄像机,所有通道可支持 WD1(PAL制式 960x576、NTSC 制式 960x480)实时编码

  • 支持标准NFS、iSCSI网络协议,实现NAS/IPSAN网络存储

  • 支持UPNP、DHCP、零配置网络,网络配置简单易用

  • 支持IE、FireFox、Chrome、Safari等多浏览器跨平台访问

  • 支持SNMPV1/V2c/V3、SOCKS V4/V5、QoS、SMTP、NTP、RTSP、RTP、TCP、UDP、IGMP、RTCP、ICMP、ARP、DNS、DynDNS等多种网络协议,网络功能强大

  • 支持软件集成的开放式API,支持标准ONVIF、PSIA协议,支持CGI协议

  • 支持事件录像功能,既能提高事件(事件指:移动侦测、信号量报警)发生时的录像质量,又能充分节省磁盘空间

  • 支持抓图功能,包括计划抓图、手动抓图、报警抓图、抓图 FTP 上传以及图片的回放、备份

  • 提供SDK开发包、DEMO演示程序及其源码

  • 提供面向特定需求的软硬件定制



物理接口

前面板接口





后面板接口图



典型应用



订货型号

OB-E2204-H

                   型号

参数

OB-E2204-H

视音频输入输出

模拟视频输入

4路,BNC接口(电平:1.0Vp-p,阻抗:75Ω),PAL/NTSC自适应

音频输入

4路,绿色针脚接口(电平:2.0Vp-p,阻抗:1kΩ)

音频输出

1路,3.5mm接口(线性电平,阻抗:600Ω)

视音频编解码参数

视频压缩标准

H.264/MPEG4/MPEG2/MJPEG

视频编码分辨率

WD1/4CIF/2CIF/CIF/QCIF

视频帧率

H.264编码:

PAL:1/16~25帧/秒,NTSC:1/16~30帧/秒;

MPEG4/MPEG2编码:

PAL:1~25帧/秒,NTSC:1~30帧/秒;

MJPEG非实时编码

视频码率

32Kbps~3072Kbps,最大可自定义8192Kbps

音频压缩标准

G.711

音频码率

64Kbps

码流类型

复合流/视频流

双码流

支持,子码流分辨率:WD1/4CIF/2CIF/CIF非实时,QCIF实时

存储参数

网络存储

NAS、IPSAN

存储本地

支持1个microSD存储卡插槽

最大容量

网络硬盘单盘支持容量最大4TB,microSD卡最大支持32G

网络参数

安全

密码保护、IP地址过滤、HTTPS加密

支持网络协议

IPv4/v6、HTTP、HTTPS、FTP、SMTP、UPnP

SNMPv1/v2c/v3、DNS、DynDNS、NTP、RTSP、RTP/RTCP、TCP

UDP、IGMP、ICMP、DHCP、ARP

外部接口

语音对讲输入

1个, 3.5mm接口(电平:2.0Vp-p,阻抗:1kΩ)

网络接口

1个RJ45   10M/100M自适应以太网口,支持PoE供电(802.3af)

串行接口

1个,标准RS-485串行接口,半双工

支持1个标准RS-232串行接口

报警输入

4路

报警输出

2路

其他参数

电源

DC 12V,支持PoE供电,符合IEE   802.af标准

功耗

≤8W

工作温度

-10℃~+55℃

工作湿度

10%~90%

机箱尺寸(mm)

128(长)×114(宽)×48(高)

重量

<1KG
