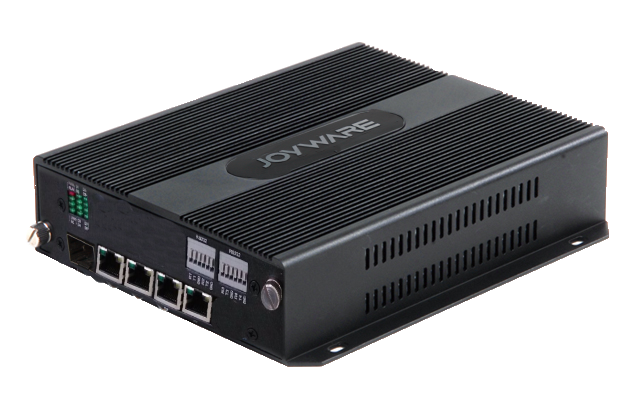

产品概述

OB9210D(Dxxxx.Ex) 系列数据网络综合光端机产品可配置数据(RS232、RS485、RS422)、10M /100M可交换以太网通道;传输波长可从1310nm~1610nm之间任意选择。以上功能均可在一芯(或两芯)光纤上传输。适用于高速公路监控、平安城市监控、城市智能交通监控、军队安全监控、电力安全监控、水利安全监控、大型石油安全监控、厂矿企业监控等领域。



产品特点

  • 支持RS232/RS485/RS422或曼彻斯特码数据可选

  • 数据传输码率0~115.2Kbps

  • 支持1个或4个10/100M以太网电口

  • 支持1个100M光口,SC接口

  • 超级光学动态范围,0Km使用不饱和

  • 传输距离最长可达100Km

  • 独立式设备,支持壁挂式安装

  • 插卡式设备,支持中心机架式安装

  • 数据防雷保护达到8KV以上



技术应用



安装尺寸

独立式:


机架式:



订货型号

OB9210DT(Dxxxx.Ex)-B/A

OB9210DR(Dxxxx.Ex)-B/A

注:

1.数据配置根据实际需求下单

2.-A插卡式,可选配机箱

OB-4U:4U机架式标准机箱-单电源背板-带1个125W电源

OB-4U:4U机架式标准机箱-双电源背板-带2个125W电源

                    型号

参数

OB9210D(Dxxxx.Ex) 系列

光学指标

光功率

≥-15dBm(典型值)

接收灵敏度

≤-33dBm(典型值)

单波长带宽

155M

以太网指标

协议

IEEE802.3

速率

10M/100M自适应

数据指标

通信协议

RS232,RS485,RS422,曼彻斯特码

通信速率

0~115.2Kbps(典型值)

误码率

≤10E-13

其他参数

工作温度

-20℃~70℃

贮存温度

-55℃~85℃

湿度

0~95%无冷凝

电源

DC6V ±10%(独立式)

功耗

≤20W

独立式

1A/2A/3A/4A机壳
