产品概述

JW-SE10系列光纤收发器是全新发布的通用型网络交换产品,采用城市的交换核心,具有安装方便,高可靠性,应用灵活等特点;将以太网的传输距离从双绞线的100米左右延长到20-100公里,为远距离传输和组网提供了一套高可靠性,高性价比的解决方案。广泛应用于平安城市、高速公路、能源、电力等行业。


产品特点

  • 支持100Base-FX光纤传输标准,可与其他网络产品互联

  • 10/100Mbps、全双工/半双工自协商,可平滑升级

  • 内置高校交换内核,抑制广播风暴

  • 自动MAC地址学习功能

  • 面板指示监视工作状态,全面的简化故障的解决

  • 高速缓存容量:448KBit

  • 内置MAC地址缓存数量:1K

  • 工作温度:-20~70℃

  • 平均无故障时间MTBF≥10万小时

  • 独立式收发器支持带壳插入14槽位机箱,灵活配置

  • 安装简便、即插即用


典型应用

方案一:点对点组网应用



方案二:点对多点组网应用



外形尺寸

独立式尺寸图 (单位mm)                            机架式尺寸图(单位mm)

15471900136583864D81.png    15471900136583864D9C.png


选型指导

产品型号

描述

JW-SE10(F1.E1)-AT-B

1310波长,SC接口,20、40、60、80、100公里可选

JW-SE10(F1.E1)-AR-B

1550波长,SC接口,,20、40、60、80、100公里可选

JW-SE10(F1.E2)-AT-B

1310波长,SC接口,20、40、60、80、100公里可选

JW-SE10(F1.E2)-AR-B

1550波长,SC接口,,20、40、60、80、100公里可选

OB-2U

2U机箱,双电源,14槽位

说明:

1.   热插拔光模块型号可选配LC接口

2.   传输距离60KM以上光模块为非常规光模块

                    型号

参数

JW-SE10(F1.E1)-AT/R-B

JW-SE10(F1.E2)-AT/R-B

光学指标

光纤接口

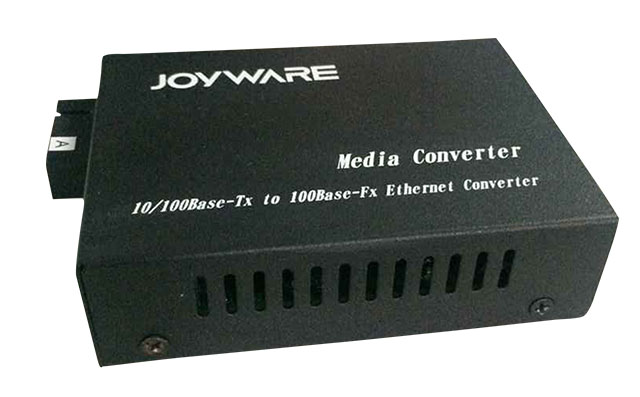

SC接口(光口固定)

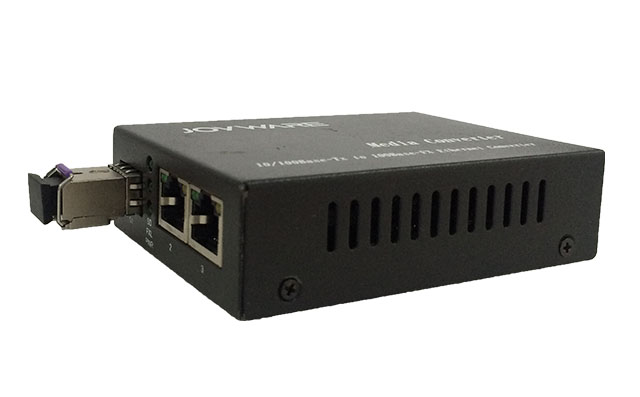

SC接口(SFP光口可热插拔)

波长

AT:Tx1310nm/Rx1550nm;20km

AR:Tx1550nm/Rx1310nm;20km

AT:Tx1310nm/Rx1550nm; 20km

AR:Tx1550nm/Rx1310nm;20km

传输距离

20,40,60,80,100KM

20,40,60,80,100KM

光功率

-15~-8dBm

-15~-8dBm

灵敏度

≤-33dBm

≤-33dBm

网络指标

物理接口

1个RJ45

2个RJ45

接口速率

10/100M自适应

10/100M自适应

以太网标准

IEEE802.3z,IEEE 802.3,802.3u,802.3x

IEEE802.3z,IEEE802.3,802.3u,802.3x

处理类型

存储和转发

存储和转发

MAC地址表

1K

1K

包转发率

0.4464Mpps

0.4464Mpps

交换容量

1G

1G

其他指标

电源

PWR

PWR

电口

Link

Link

光链路

FXL

FXL

供电电源

DC5V/1A

DC5V/1A

功耗

˂ 3W

˂ 3W

工作温度

-20~70℃

-20~70℃

储存温度

-40~85℃

-40~85℃

工作湿度

5~90%无冷凝

5~90%无冷凝

静电抗扰度

4级防护

4级防护

浪涌抗扰度

4级防护

4级防护

外壳

金属材质,无风扇

金属材质,无风扇

尺寸

94(长)×71(宽)×26(高)

94(长)×71(宽)×26(高)

重量

≤0.5kg

≤0.5kg
