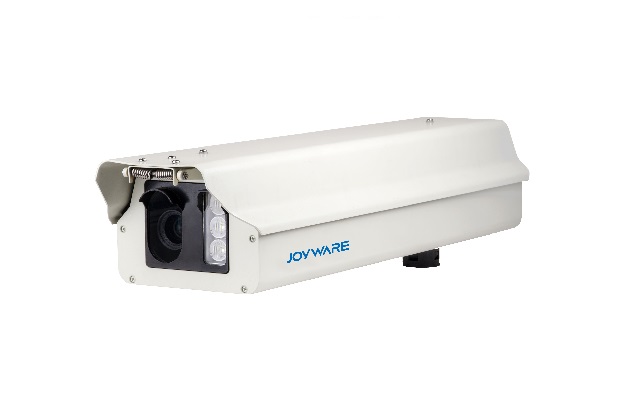

产品由防护罩组件及高清智能摄像机组成。抓拍单元防护罩前面板具有防尘、防水功能,以及 LED补光灯;内置摄像机采用全局曝光CMOS,具有清晰度高、照度低、帧率高、色彩还原度好等特点。采用深度学习算法,大幅提升了目标行为检测和特征识别的准确率。产品可广泛应用于公路车辆智能监测记录系统、闯红灯自动记录系统。


产品特点

  • 采用1英寸900万高帧率彩色全局GMOS高清智能摄像机,最大分辨率可达4096×2160,帧率高达25帧

  • 采用高性能多核处理器,采用深度学习智能算法

  • 抓拍单元防护罩面板具有防尘防水功能,且内置LED补光灯,摄像机内置网络防雷

  • 支持闪光灯和LED频闪灯同步补光;防护罩内置LED车牌补光灯

  • 支持线圈,视频等触发模式

  • 支持车牌、车型、车身颜色等信息识别功能

  • 丰富多样的信号、数据及通讯接口

  • 精确的同步信号输入及输出控制

  • 识别车牌种类多:民用车牌(除5小车辆)、警用车牌、2012式新军用车牌、2012式武警车牌、新能源车牌

  • 支持远程数据上传,可将抓拍的图片上传给终端服务器、FTP服务器或者后端平台等

  • 具有防尘、防水滴,网络防雷、防浪涌等功能


外形尺寸



订货型号

JW-CI9296

                    型号

参数

900万抓拍单元

JW-CI9296

传感器类型

1英寸全局曝光GMOS

分辨率

4096(H)×2160(V)

电子快门

1/25-1/100000

内部配置

防尘、防水滴面板、LED补光灯

摄像机配置

电子快门、日夜切换、3D降噪、坏点校正、曝光模式、白平衡、全息双快门

视频压缩

H.265/H.264/MJPEG

图片压缩

JPEG

帧率

25fps

视频分辨率

4096x2160,3392x2008,1920x1080,1600x1200,1280x720

码流

支持双码流,1路主码流,1路辅码流

接口类型

2个RJ45   10M/100M/1000M自适应以太网口;

2个USB 3.0;1个TF卡接口;2个RS485接口;4个RS232串口,用于调试串口,连接雷达;

7个闪光灯同步接口,光耦信号输出,可配置为闪光灯或频闪灯同步输出接口,频率可设置;

2路报警接口,1路继电器,1路光耦,可灵活配置为报警输出或者雨刷输出;

1个外部频率源同步接口(选择外同步选项自动生效,电压范围12-36Vp-p或AC12-24V);

4路IO线圈输入与报警输入复用接口;

1路音频输入,1路音频输出接口

功能

边缘增强、车牌识别、卡口功能、违章图片合成、远程控制、OSD信息叠加,图像防篡改、姿态异常报警、定位功能

触发方式

支持线圈触发(I/O、RS485)、雷达触发(RS232)、视频检测触发

存储

支持TF卡(最大速度大于C10,≤128G)

电源同步

支持外部电源同步,外部频率源同步

电压

100VAC~240VAC;频率:48Hz~52Hz

功耗

<84W Max

工作温湿度

-40℃~+80℃;10%~90%@40℃

防护等级

IP66

外形尺寸(mm)

540×174.2×143

重量

7.5kg
