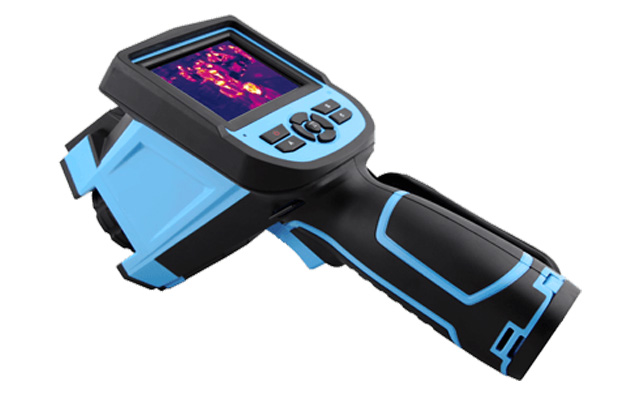

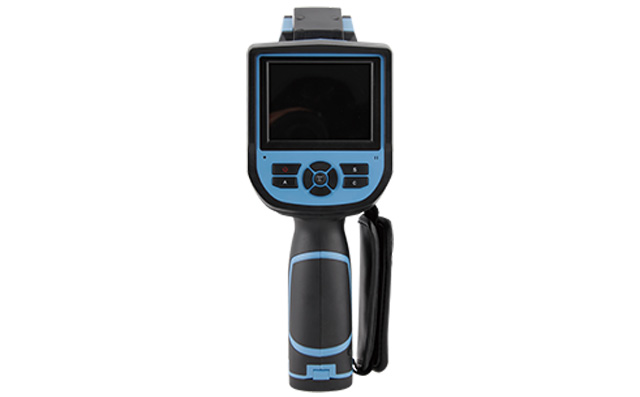

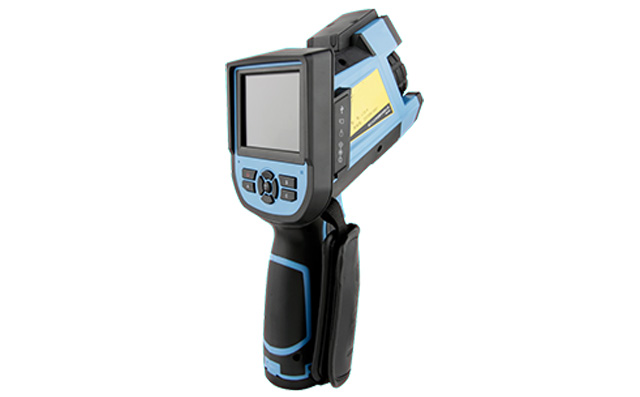

TN01热成像体温快速筛查仪测温精准稳定,可广泛应用于机场、车站、口岸、码头等交通枢纽中心人流量大的场所进行快速体温筛检。


产品特点

  • 160 x 120像素非制冷探测器

  • 3.5英寸TFT彩色LCD屏

  • 非接触式快速筛查体温、低温携带物,人员快速通过,无停留

  • 全实时测温,精确快速筛查,搭配黑体测温精度可达±0.3℃

  • 非接触式测温,避免交叉感染

  • 可见光显示测温、报警,精确显示温度值

  • 支持多功能测温模式

  • 支持连续录像,历史追溯数据可查

  • 高防护等级,2米抗跌落



方案介绍


  • 检测距离2-5米,人员通过时,在画面中保持3-5秒

  • 建议搭建专用通道,确保测温效果,如下图所示

  • 使用标配的外接电源,可连续24小时不间断检测


                    型号

参数

体温快速筛查仪

JW-TN01

探测器参数

探测器类型

非制冷焦平面微热型

像素

160 × 120

视场角

25°× 19°

最小焦距

0.1m

空间分辨率

2.72mrad

热灵敏度

≤0.06℃@30℃

帧频

50/60Hz

波长范围

8-14um

聚焦模式

手动调焦

内置可见光相机

130万像素,CMOS模组

液晶显示屏

3.5"TFT 彩色LCD,640 × 480像素

调色板

11种调色板可选(包括铁红,彩虹,黑白,黑白反转等)

图像调整

自动/手动调整对比度、亮度

测温功能

测温范围

20℃- 50℃

精度

不配黑体:±0.6℃

搭配黑体:±0.3℃

测温校正

自动/手动

测量模式

实时4个可移动点,3个可移动区域(最高温、最低温捕捉、平均温度测量),线测温,等温分析,温差测量,温度报警(声音、颜色)

设置功能

日期/时间,温度单位℃/F/K,语言

辐射率校正

0.01至1.0辐射率可调(增量为0.01),或通过预定义的物质辐射率表校正辐射率

背景温度校正

自动

大气透过率校正

自动,根据输入的目标距离、相对湿度、环境温度

激光指示器

激光指示器

二级,1mW/635nm红色

图像存储

存储卡

8G Micro SD(TF)卡,最高可支持16G

存储方式

手动/自动存储,单帧红外存储、红外与可见光关联存储

红外图像格式

JPEG格式,带红外原始测量数据图像

可见光图像格式

JPEG格式

语音注释

60秒语音记录,随图像一同存储(内置麦克风)

接口参数

电源接口

有,DC 12V

存储卡槽

Micro SD(TF)卡座

视频输出

有,PAL/NTSC

数据输出

Mini-USB,图像、测量数据、语音传输到计算机

一般规范

重量

0.98Kg

尺寸

230mm×105mm×245mm

电源系统

锂电池,4小时连续工作,可充电:智能充电器充电或随机(AC电源适配器或12V车内电源)充电

三脚架

1/4″-20-UNC

工作温度

0℃~+42℃

存储温度

-40℃~+70℃

湿度

≦95%(非冷凝)

防护等级

IP54

抗冲击

25G,IEC68-2-29

抗振动

2G,IEC68-2-6

跌落

2米
