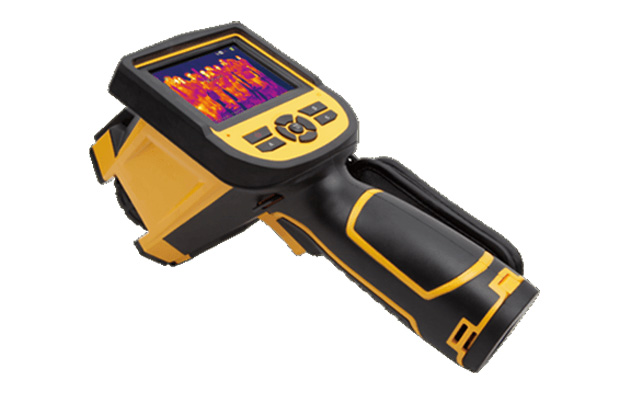

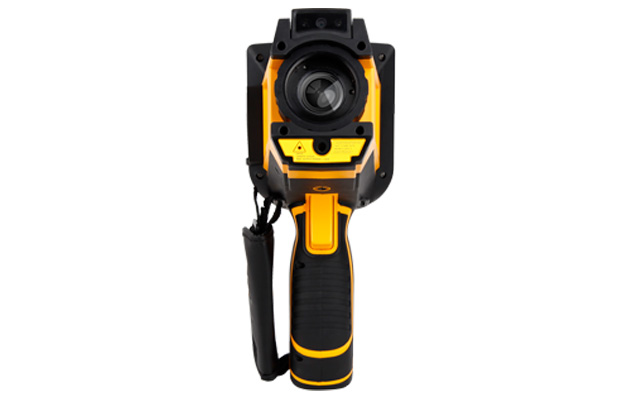

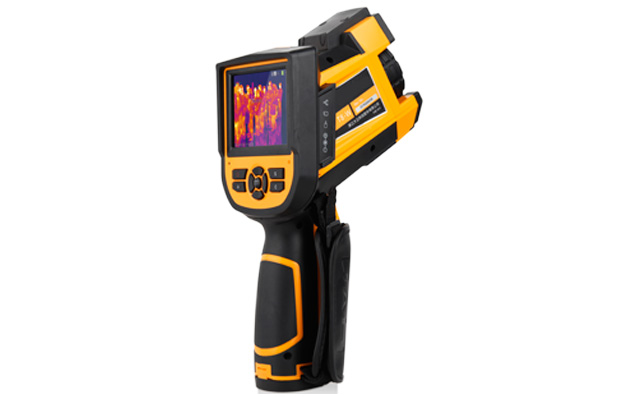

TN02热成像体温快速筛查仪测温精准稳定,可广泛应用于机场、车站、口岸、码头等交通枢纽中心人流量大的场所进行快速体温筛检。



产品特点

  • 384 x 288像素非制冷探测器

  • 支持3.6英寸触摸屏

  • 非接触式快速筛查体温、低温携带物,人员快速通过,无停留

  • 支持外置黑体测温校正功能,测温精度可达≤±0.3℃

  • 全实时测温,精确快速筛查

  • 非接触式测温,避免交叉感染

  • 支持320万像素可见光,支持红外与可见光图像融合显示

  • 支持多功能测温模式

  • 支持MPEG4录像,JPEG图像存储,网络接口实时传输原始图像

  • 高防护等级,2米抗跌落



方案介绍


  • 检测距离2-5米,人员通过时,在画面中保持3-5秒

  • 建议搭建专用通道,确保测温效果,如下图所示

  • 使用标配的外接电源,可连续24小时不间断检测


                  型号

参数

体温快速筛查仪

JW-TN02

探测器参数

探测器类型

非制冷焦平面微热型

像素

384 × 288

视场角

25°× 19°

最小焦距

0.1m

空间分辨率

1.36mrad

热灵敏度

≤0.04℃@30℃

帧频

50/60Hz

波长范围

8-14um

聚焦模式

手动调焦

内置可见光相机

320万像素,CMOS模组,内置2个LED补光灯

液晶显示屏

3.6"TFT 彩色LCD,640 × 480像素

调色板

11种调色板可选(包括铁红/彩虹/黑白/黑白反转等)

图像显示

红外图像与可见光可快速切换,红外与可见光图像画中画、融合

图像调整

自动/手动调整对比度、亮度、自动增强模式

测温功能

测温范围

20℃- +50℃

测温精度

不搭配黑体:±0.6℃

搭配黑体:±0.3℃

测温校正

自动/手动

测量模式

实时5个可移动点,5个可移动区域(最高温/最低温捕捉/平均温度测量),线测温,等温分析,温差测量,温度报警(声音/颜色)

设置功能

日期/时间,温度单位℃/F/K,语言,对比度/亮度、LCD背光

辐射率校正

0.01至1.0辐射率可调(增量为0.01),或通过预定义的物质辐射率表校正辐射率

背景温度校正

自动

大气透过率校正

自动,根据输入的目标距离、相对湿度、环境温度

激光指示器

激光指示器

二级,1mW/635nm红色

图像存储

存储卡

8G Micro SD(TF)卡,最高可支持32G

存储方式

手动/自动(设定时间或温度触发)存储,单帧红外存储、红外与可见光关联存储、红外与可见光融合存储;红外录像、红外与可见光关联录像、红外与可见光融合录像

红外图像格式

JPEG格式,带红外原始测量数据图像;MPEG4格式,带红外原始测量数据录像

可见光图像格式

JPEG格式、MPEG4格式,含融合

语音注释

60秒语音记录,随图像一同存储(内置麦克风或通过蓝牙耳机)

接口参数

电源接口

有,DC 12V

存储卡槽

Micro SD(TF)卡座

视频输出

有,PAL/NTSC

网络接口

Mini-USB,可设置IP地址实时传输原始图像

数据输出

蓝牙(耳机/RS232)

一般规范

重量

0.98Kg

尺寸

230mm×105mm×245mm

电源系统

锂电池,4小时连续工作,可充电:智能充电器充电或随机(AC电源适配器或12V车内电源)充电

三脚架

1/4″-20-UNC

环境参数

工作温度0℃-+42℃;存储温度-40℃~+70℃;湿度≤95%(非冷凝)

防护等级

IP54

抗冲击

25G,IEC68-2-29

抗振动

2G,IEC68-2-6

跌落

2米
